三相四線電表基本有兩種接法，一種是直入式接法，這種都是電流規格100A以?xún)?nèi)的電表都是用的直入式接線方法，還有一種就是互感式接法，小電流的三線四線電表一般都是互感式接法，下面浩寧電表網為您整理了兩種接法的接線圖，希望對您有所幫助。

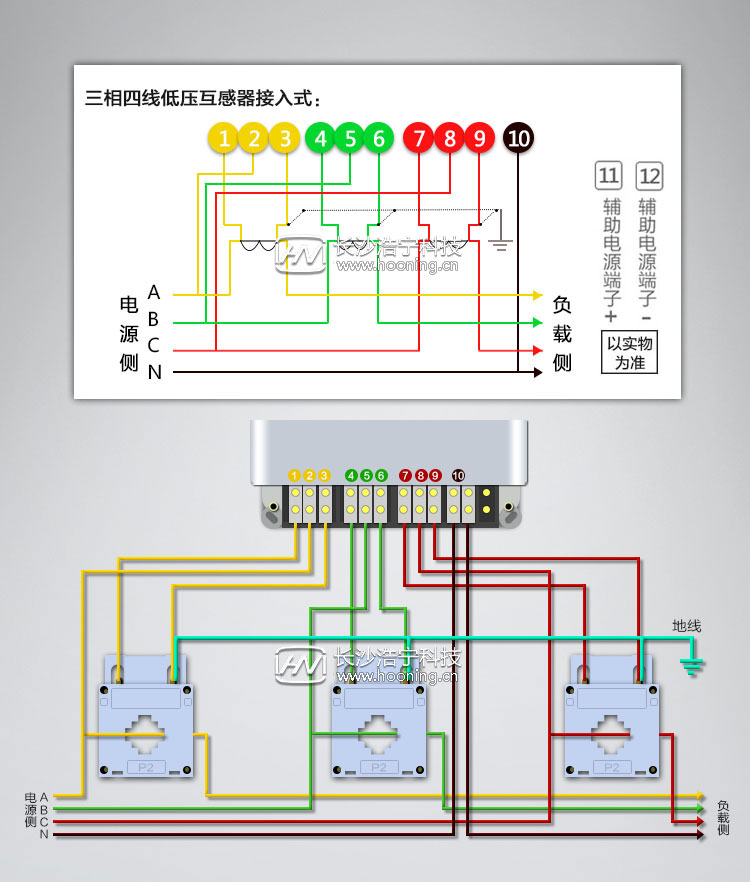

互感式接法：

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

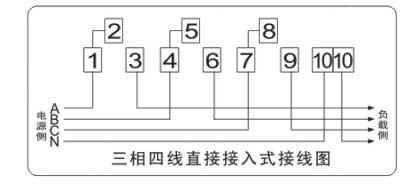

直入式接法：

1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。
