三相四線直通式電表怎么接線?浩寧電表網為您提供三相四線直通表接線圖，希望對您有所幫助。

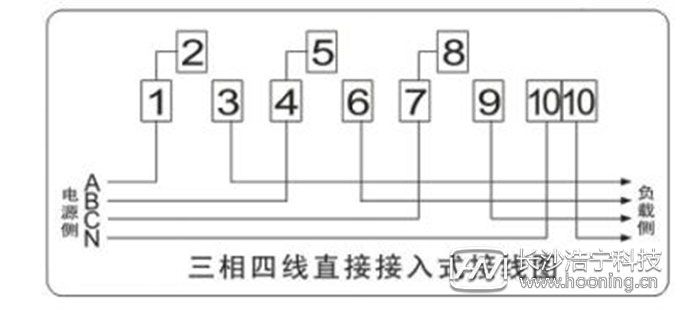

三相四線直通表接線圖：

三相四線直通表一般就是6個孔

?1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。
